Vision
Builder AI od firmy National Instruments
Kamerový
inspekční systém se používá
především v průmyslovém
výrobě při kontrole výroby. Algoritmy
uvedeného programu mohou zpracovat obraz
získaný prostřednictvím
digitální kamery. K
dispozici je:
-
Úprava
obrazu -filtry, kalibrace rozměrů
-
Vyhledávání-
detekce hran,
hledání a rozlišení tvarů
-
Měření
rozměrů- vzdálenosti, úhly, geometrie
-
Kontrola
přítomnosti- měření intenzity, analýza
objektů, kontrola barev
-
Identifikace -
čtení písma, čtení
čárových kódů, čtení
kódů Data Matrix, PDF417, klasifikace, nalezení
vad
-
Program
lze charakterizovat především
příjemným interaktivním
prostředím , je vybaven výkonnými
funkcemi strojového vidění a
pokročilého rozhodování. Má
izolované digitální,
analogové, sériové vstupy a
výstupy a má k dispozici i průmyslové
protokoly

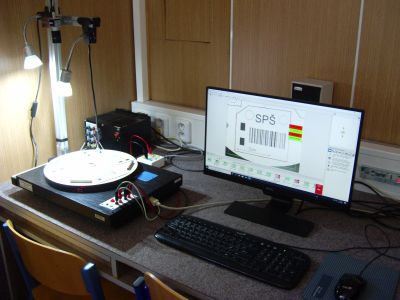

Pracoviště
I
Jedná se
pracoviště, které je
sestavené z průmyslové
digitální barevné
kamery, počítače a
elektrické točny řízené
krokovým motorkem. Za zmínku jistě
stojí, že točna vznikla ve
spolupráci se studentem třídy V4 Ondřejem Kuncem,
který zajistil hardware a software
potřebný pro ovládání točny
po sériové lince RS 232. Nahradila se tak sice
nabízená, ale cenově výrazně
dražší specializovaná karta. Točna je
dále vybavena třemi svítivými diodami
(zelená, žlutá a červená ) a zvukovou
signalizací. Vše ovládané
po seriové lince z programu Vision Builder AI.
Úloha na tomto pracovišti je zaměřená
na kalibraci a měření rozměrů, čtení
písma a čárového kódu.

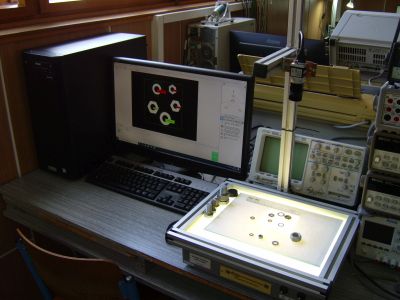

Pracoviště
II
Pracoviště u
kterého využíváme
podsvícení, které je
výhodné zejména při měření
rozměrů je zaměřeno především na klasifikaci. To
jest třídění a kontrolu výrobků.
Studenti musí zvládnout vytvoření
stavového diagramu podle kterého
systém dokáže rozlišit tři druhy
výrobků a na každém provést
odpovídající inspekci.
