1. Najděte na Internetu český manuál k programu PSpice (např.: "PSPICE_CAPTURE.PDF")
a při práci z něho čerpejte základní informace,
2. odstartujte program z hlavního menu a ve složce "Program Files (x86)/PSpice/tools/bin"
zvolte aplikaci "Capture.exe", vyberte z menu "File/New/Project"
a zvolte "Analog or Mixed A/D" a na další volbě "Create blank projekt",
3. nakreslete zadané schéma - použijte menu "Place part", "Place Wire" a "Place Ground",
pozn.1.: pro ss analýzu je nutné použít ss zdroj (VDC),
pozn.2.: je nutné použít jen součástky s modelem pro simulaci (dioda musí mít název např. 1N4148),
pozn.3.: ve schématu je nutné mít alespoň 1 uzemění typu 0/SOURCE,
4. pro nakreslené schéma vytvořte NetList (seznam spojů)
- vytvoření netlistu musí proběhnout bez chyby!,
5. vytvořte nový simulační profil (nazvěte ho např. "Profil1"),

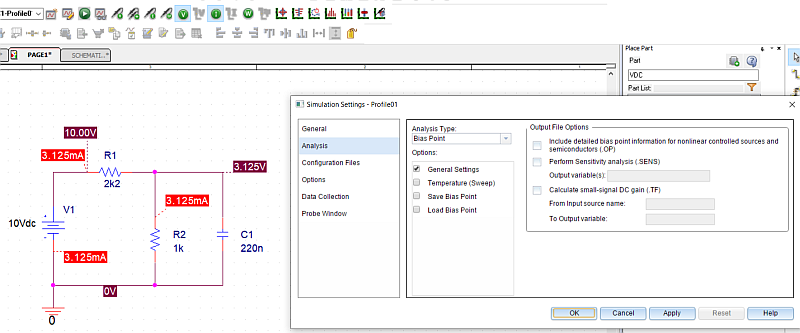

6. editujte vytvořený simulační profil: zvolte typ analýzy Bias Point,
7. odstartujte simulaci příkazem "Run",
8. zakliknutím ikon "V" a "I" se ve schématu se objeví hodnoty uzlových napětí a proudů větví,
9. upravte schéma přemístěním hodnot dále od vodičů a popisů, tak aby všechny údaje byly čitelné,
10. obrazovku se schématem a výsledky ss analýzy uložte jako obrázek
do souboru typu jpg pod názvem cv24xxx_A
(kde xxx je vaše příjmení psané malými znaky bez diakritiky),

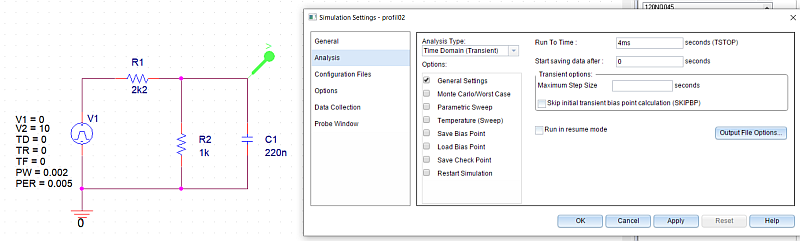

11. upravte schéma pro časovou analýzu: změňte typ zdroje na pulsní (VPulse se skokem z 0 na 10V)
a k jednotlivým uzlům obvodu připojte měřící sondy napětí pro měření přechodových jevů,
(pozn.: uzly s potenciálem GND není potřeba měřit)
12. pro upravené schéma znovu vytvořte NetList (seznam spojů)
- vytvoření netlistu musí proběhnout bez chyby!,
13. editujte simulační profil: zvolte typ analýzy Time Domain (Transient)
a zvolte vhodný čas pro analýzu (např. 1 ms),
14. odstartujte simulaci příkazem "Run",
15. obrazovku se schématem vyřešené časové analýzy (měřící sondy musí
být barevné podle barev výstupních průběhů) uložte jako obrázek
do souboru typu jpg pod názvem cv24xxx_B,

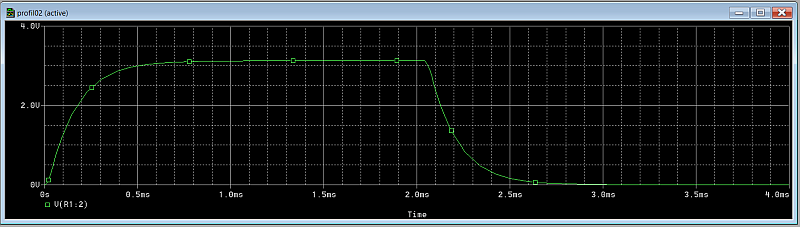

16. obrazovku se získanými časovými průběhy uložte jako obrázek
do souboru typu jpg pod názvem cv24xxx_C,
17. všechny 3 dokumenty odešlete e-mailem na adresu vyučujícího.
