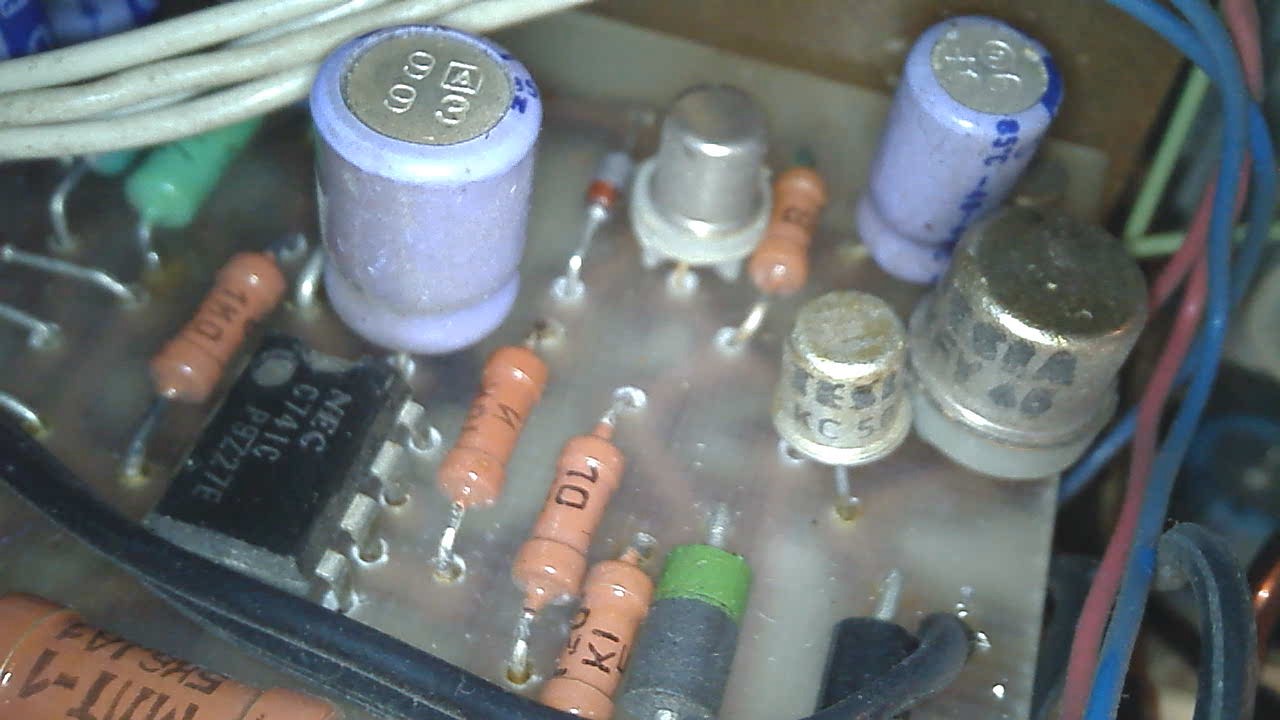

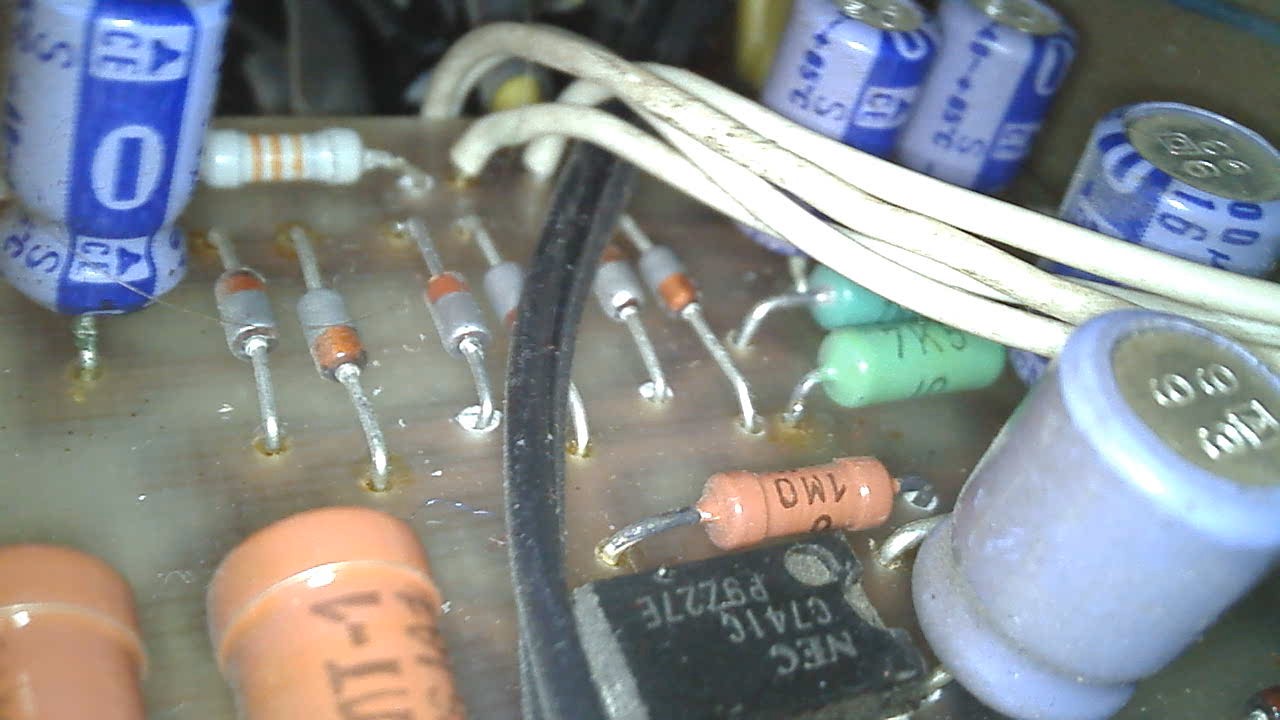

1. Podrobně si prohlédněte jednotlivé snímky:

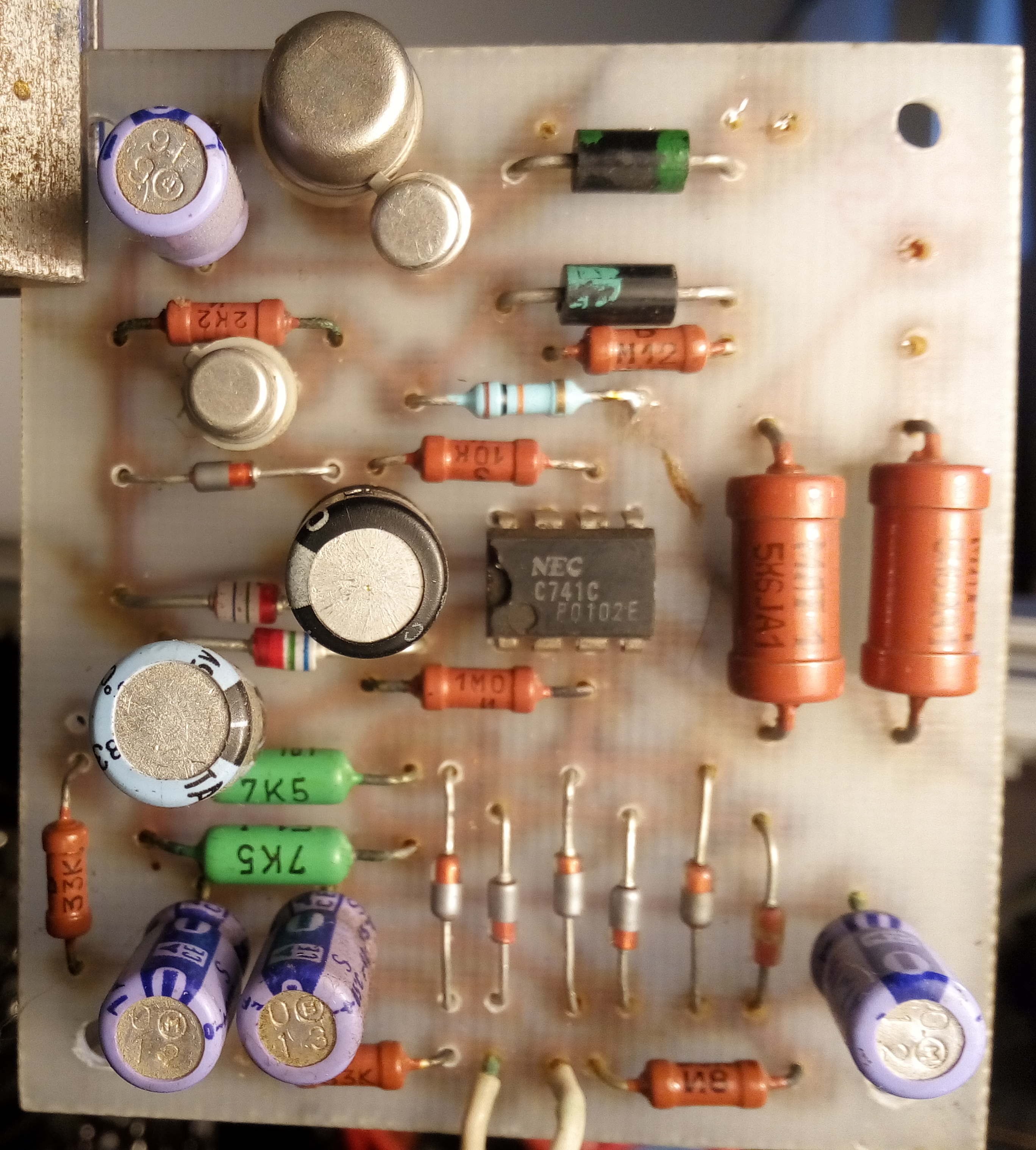

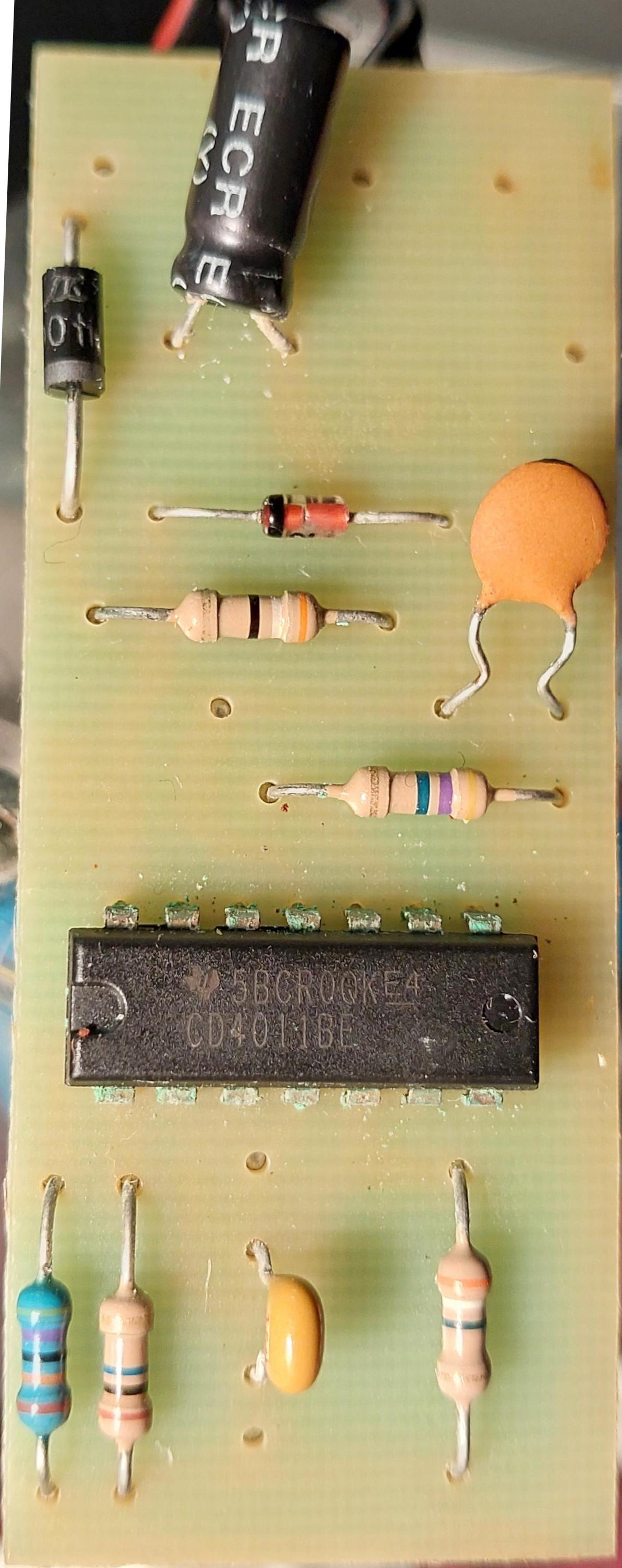

foto 1 top

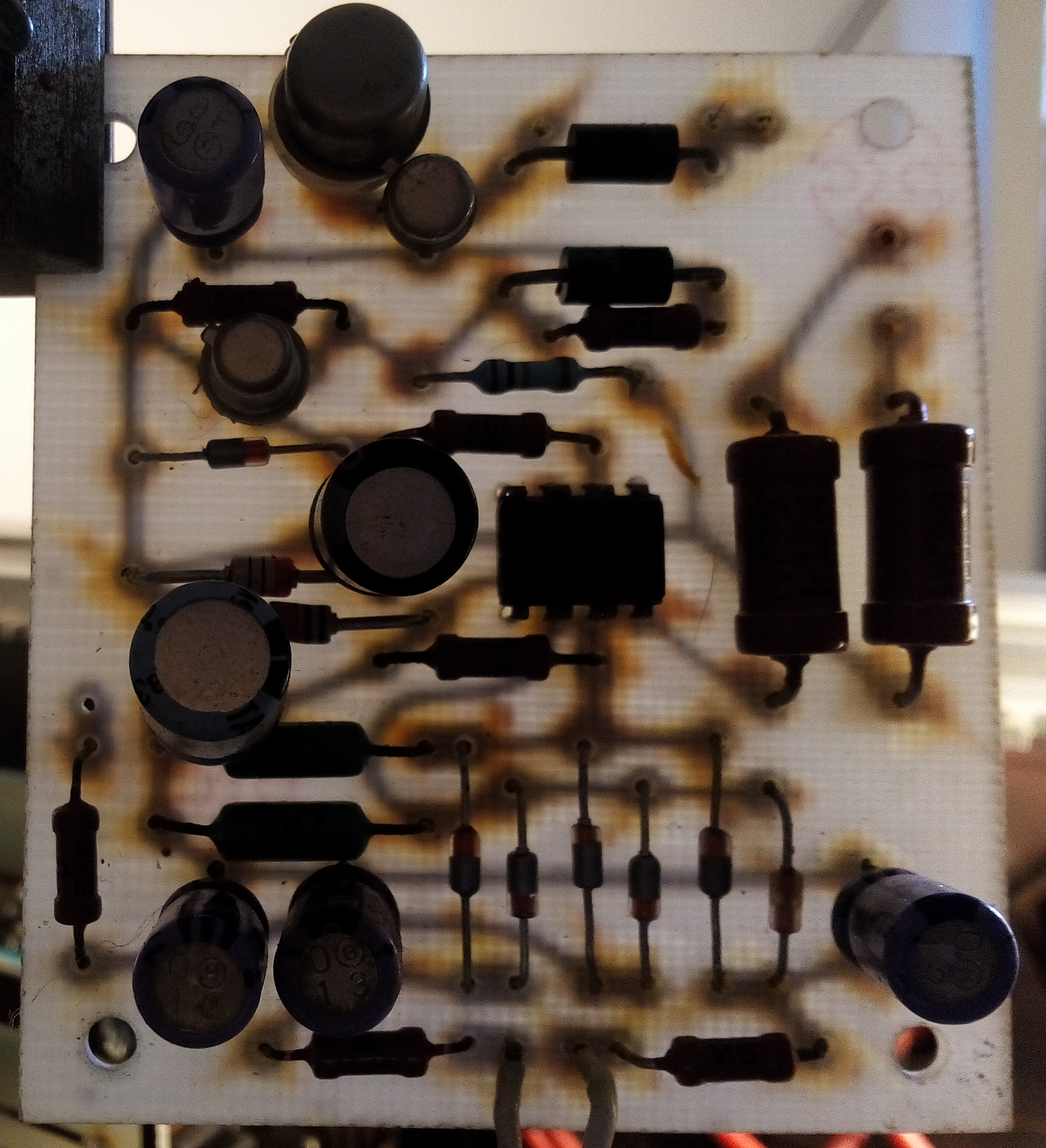

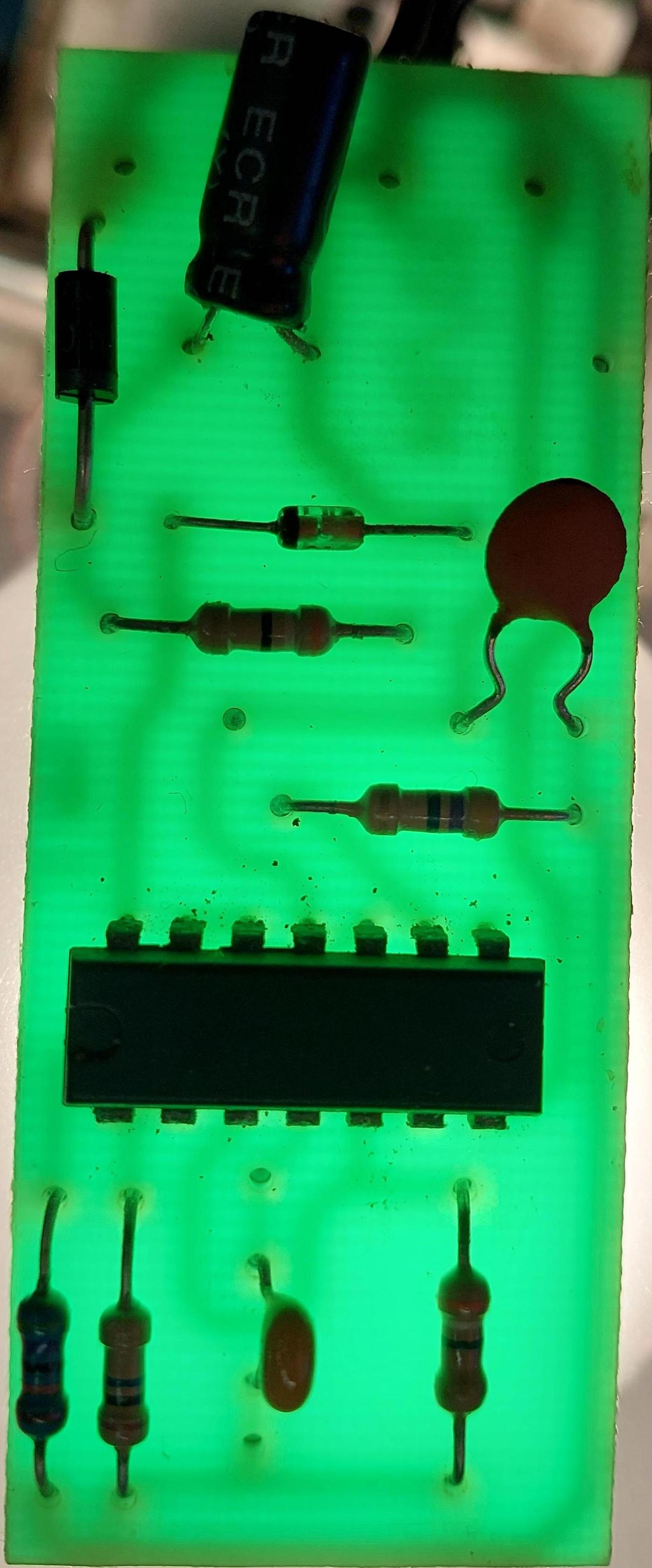

foto 2 top průhledně

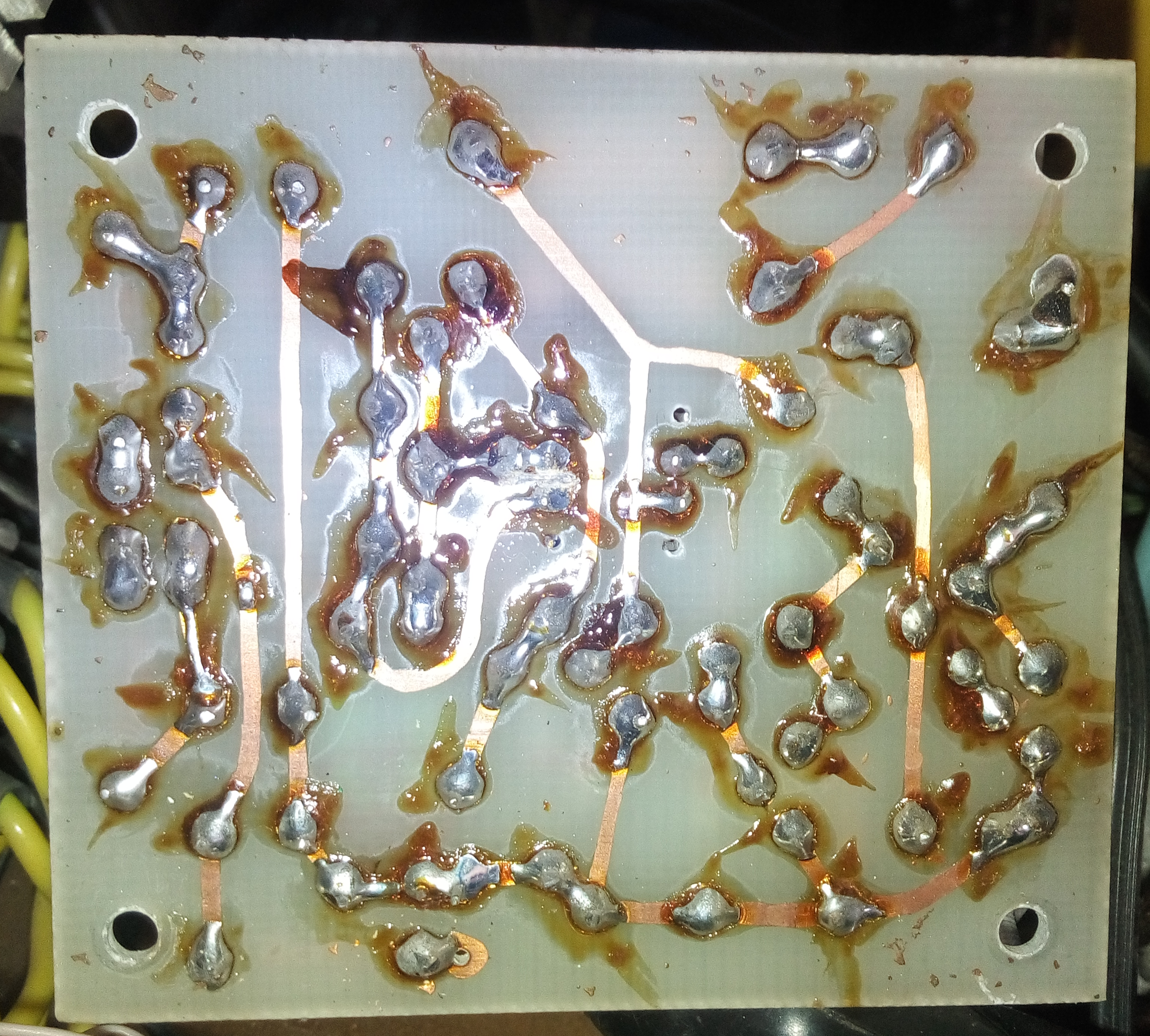

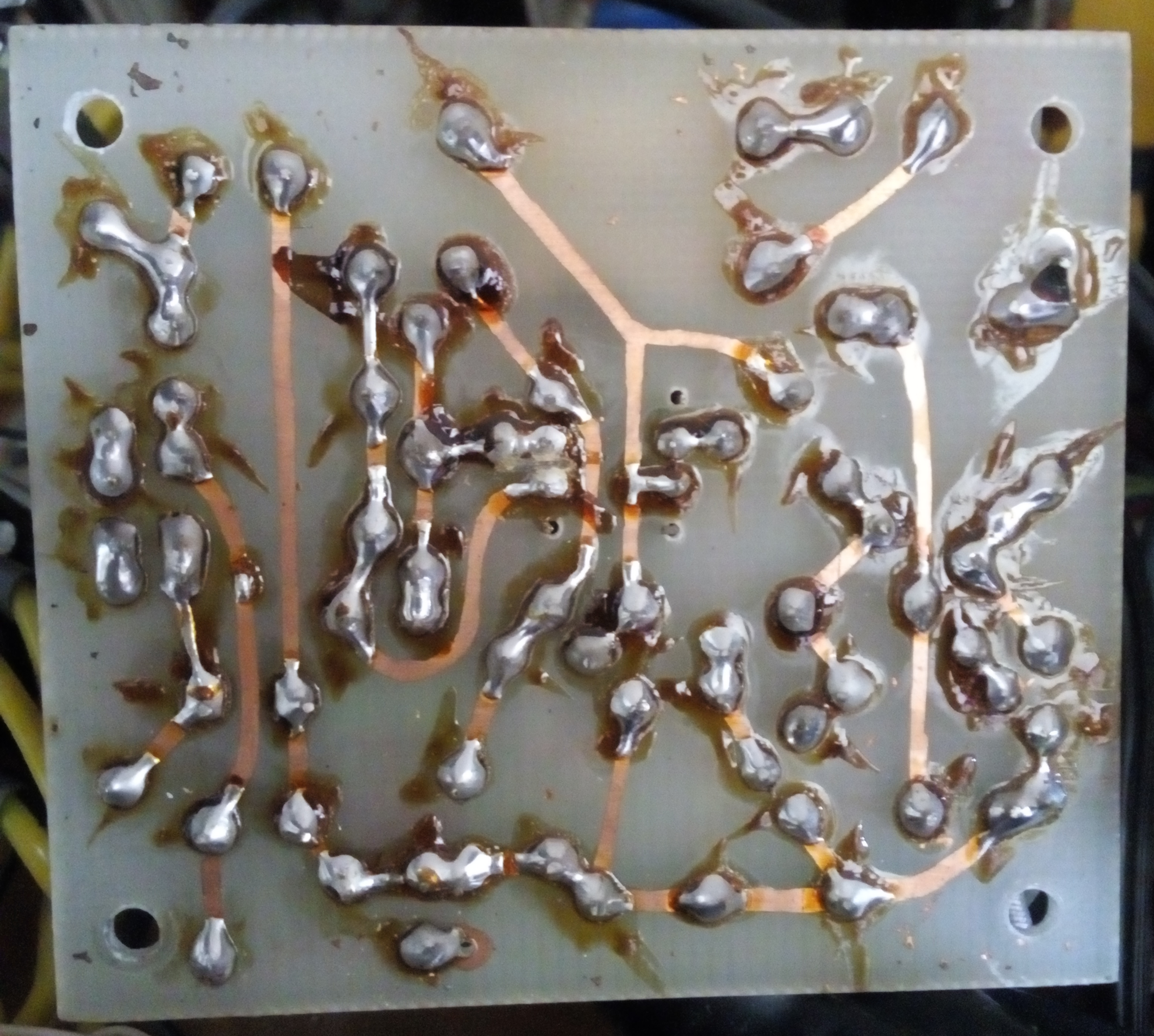

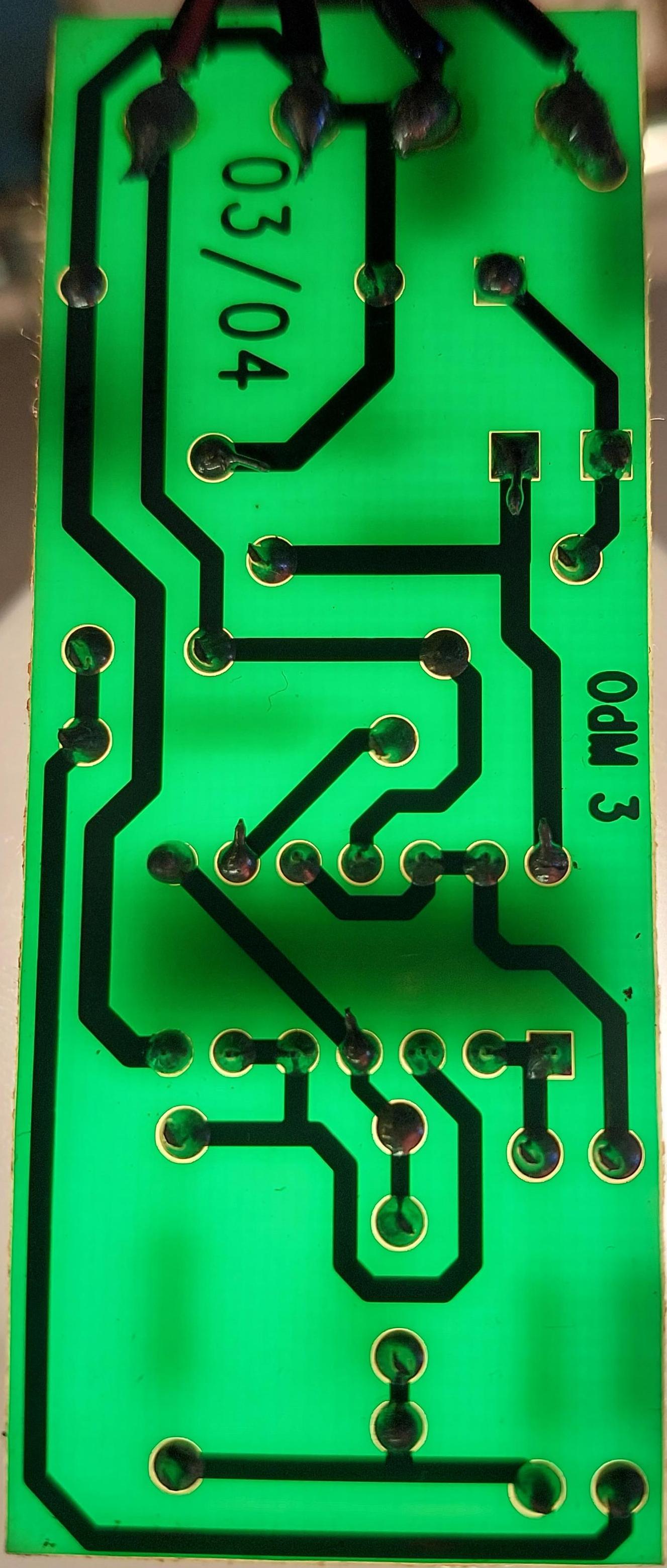

foto 3 bottom
foto 4
foto 5
foto 6
foto 7
foto 8
foto 9
foto 10
foto 11
foto 12
foto 13
foto 14
foto 15
Pro tuto desku plošných spojů vytvořte novou dokumentaci,

2. Odhadněte rozměry desky a vytvořte její obrys v editoru plošných spojů,

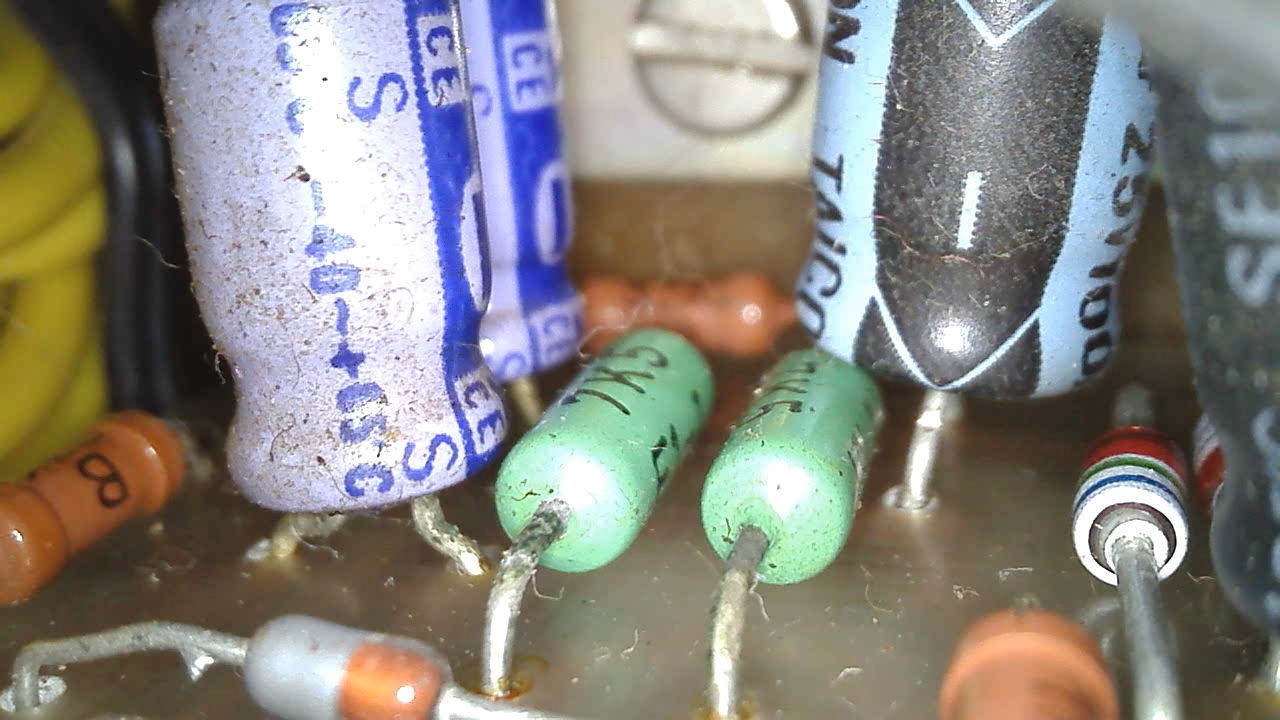

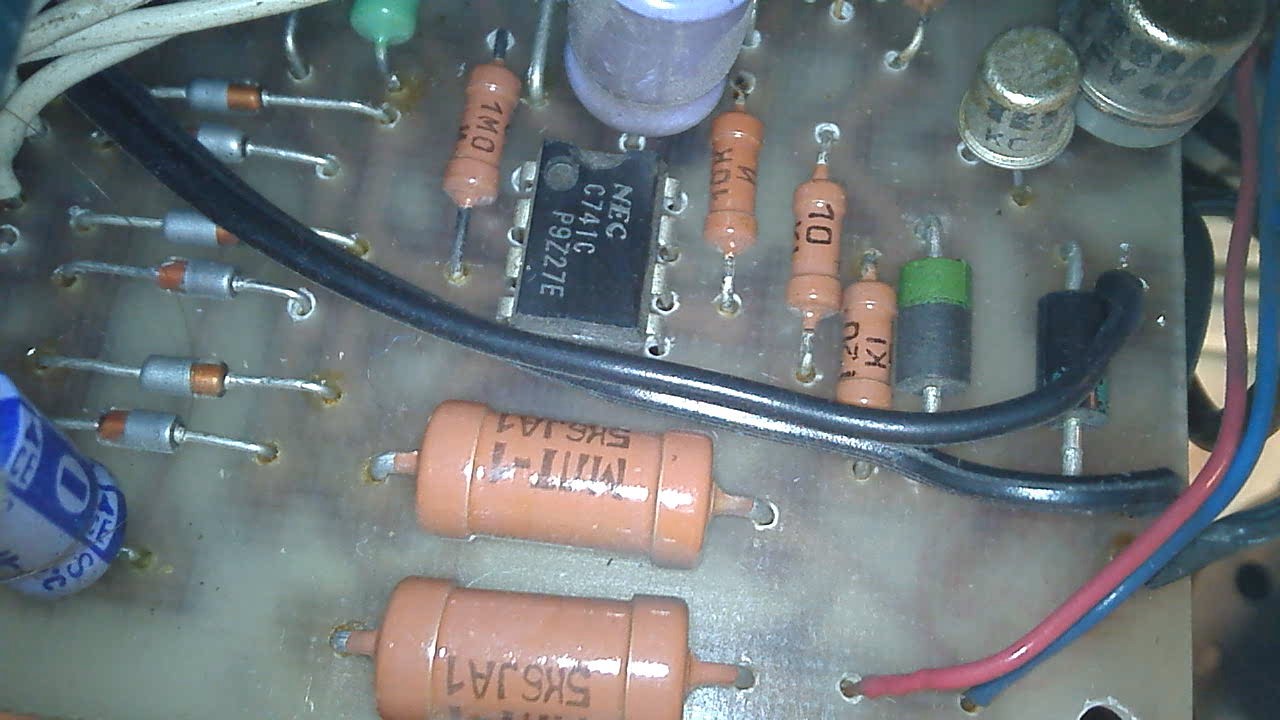

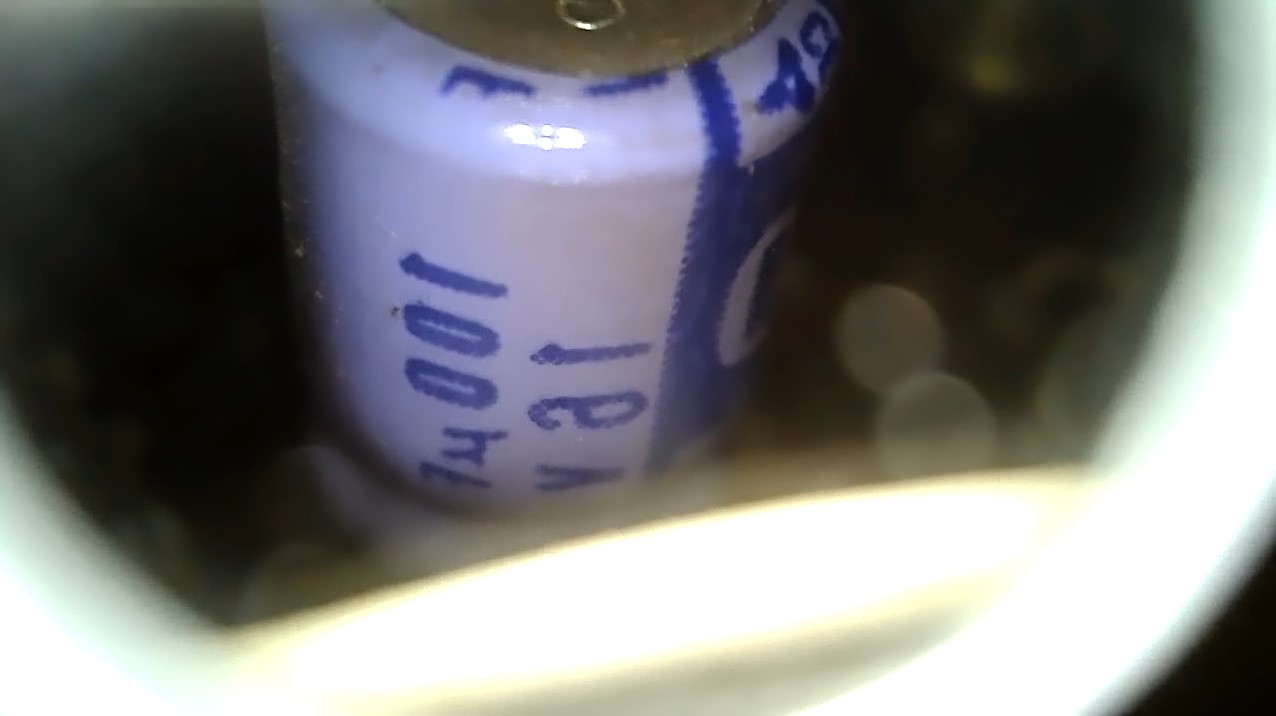

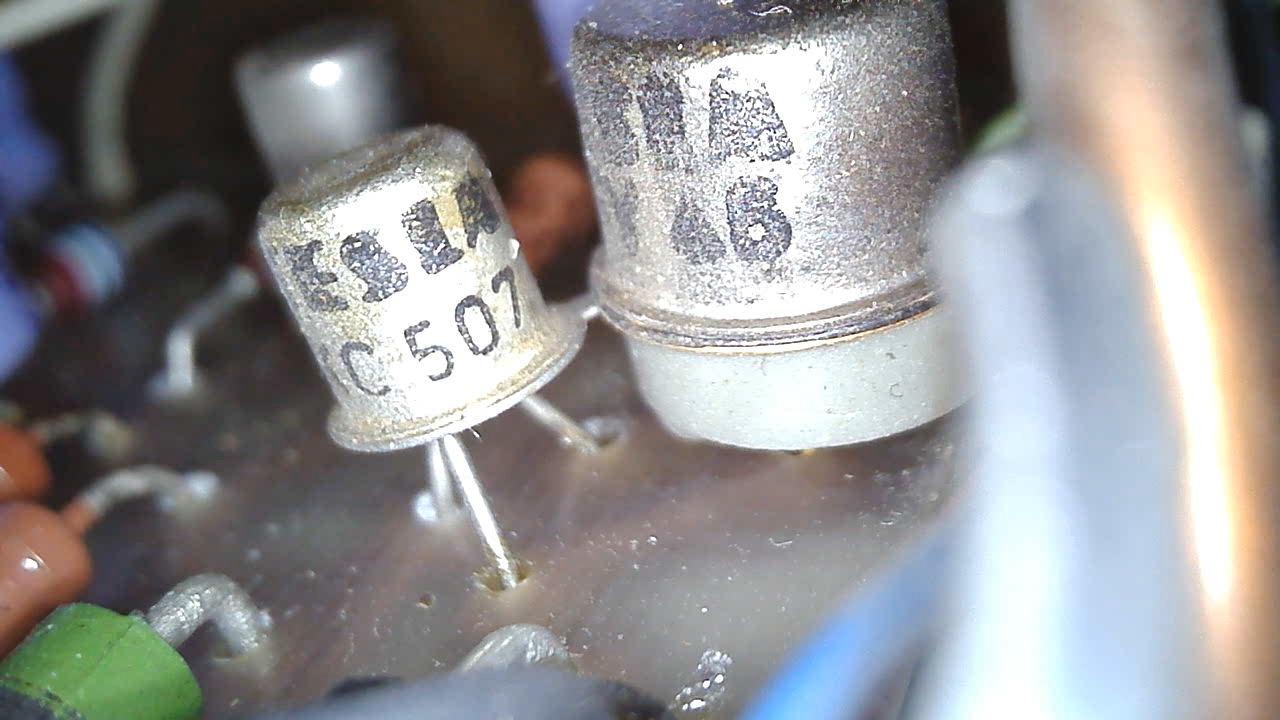

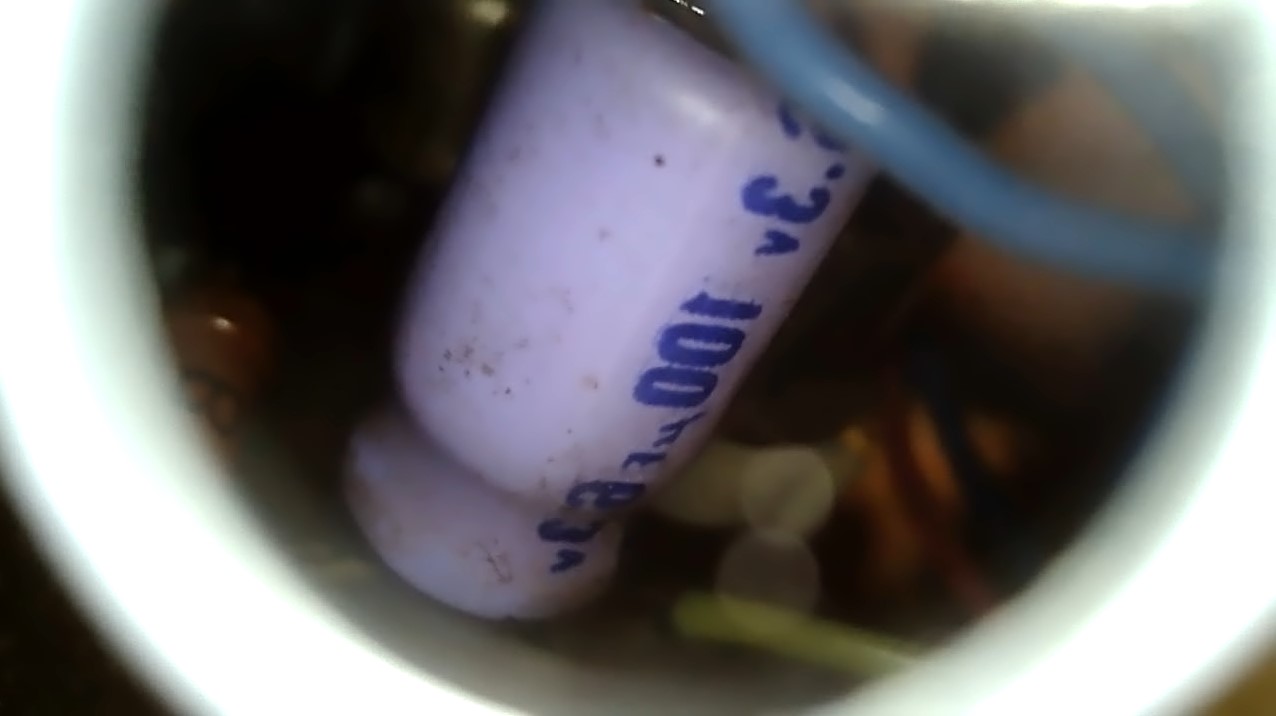

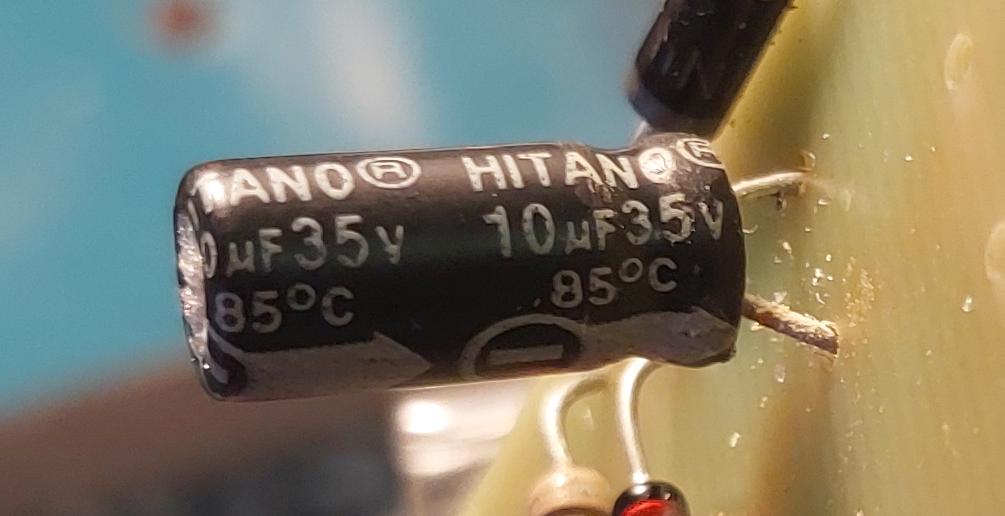

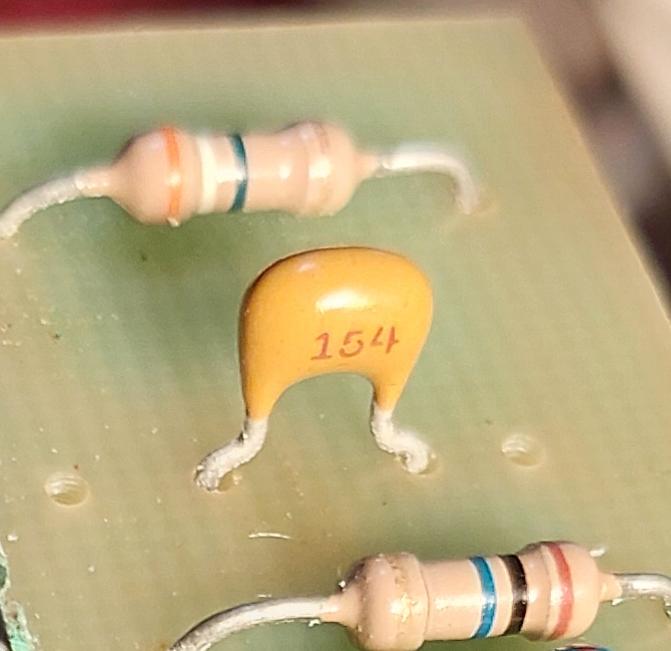

3. Rozpoznejte jednotlivé druhy součástek a zjistěte podle označení (kde je to možné) jejich typ a hodnotu,

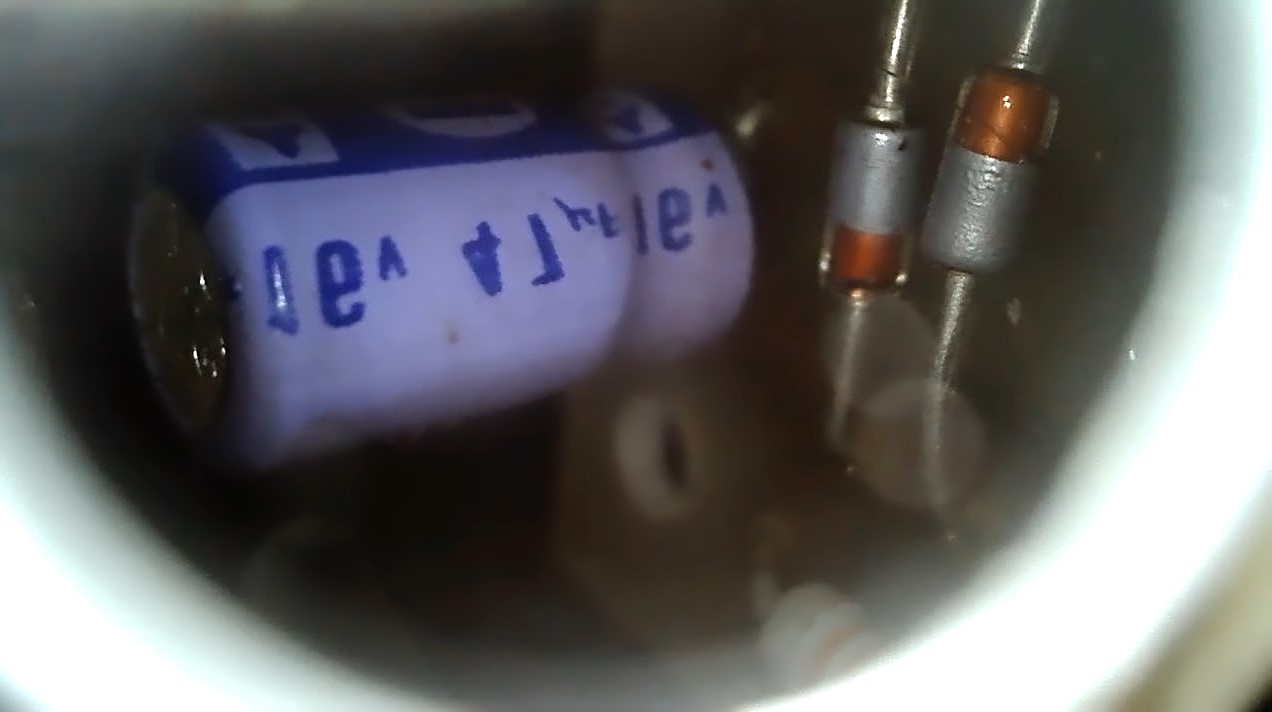

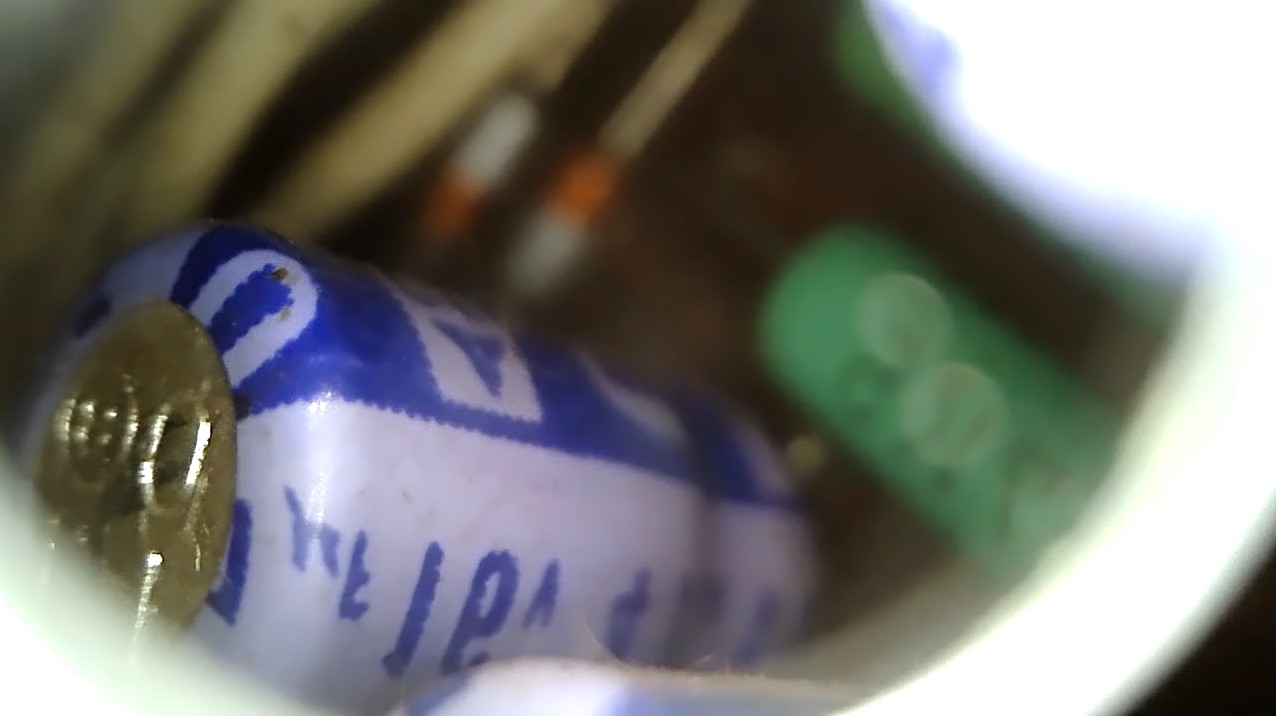

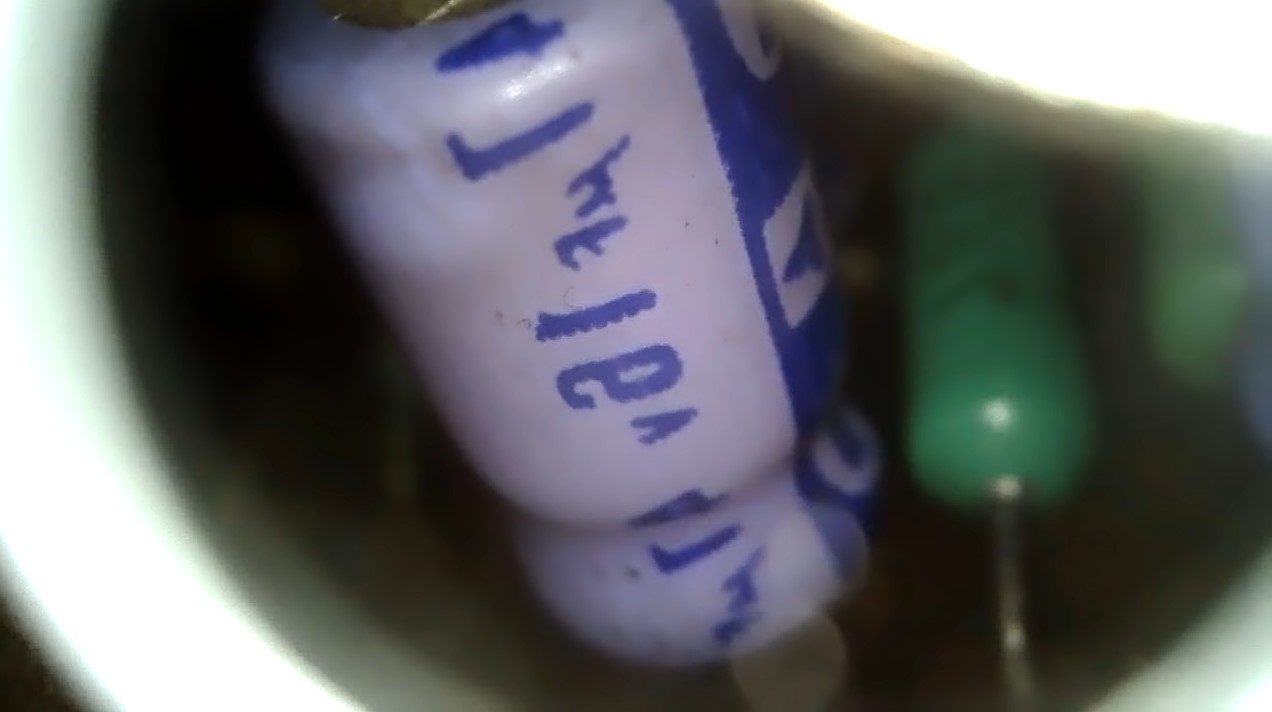

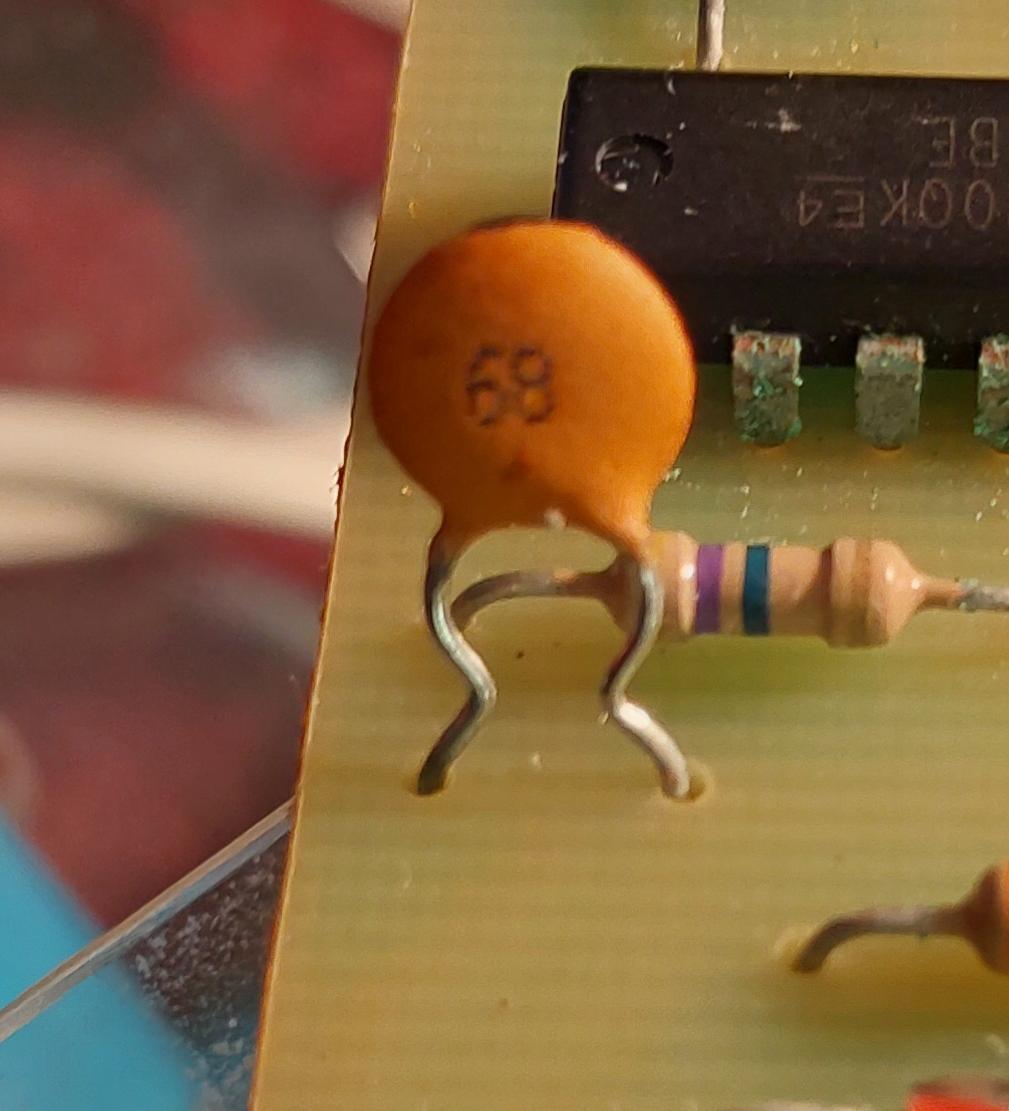

(některé podrobné snímky jsou focené přes zrcadlo, takže jsou stranově převrácené),

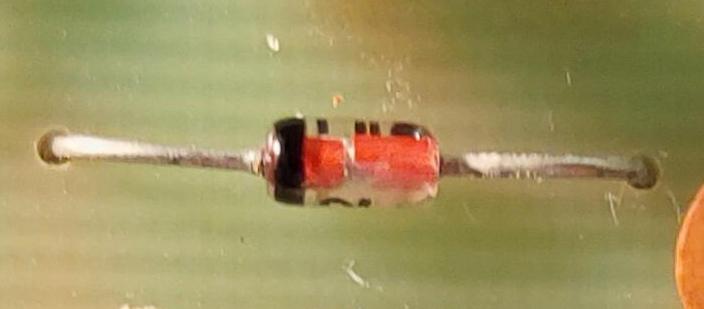

- skleněné diody (červeno-stříbrné) se stříbrným proužkem jsou typu KA262
- skleněné diody s modrým a zeleným proužkem na bílém podkladu jsou Zenerovy diody typu KZ260/11

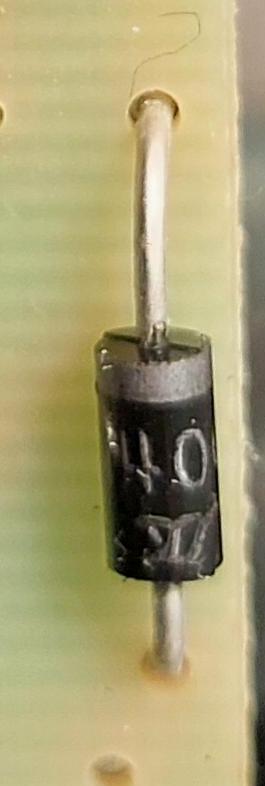

- plastové černé diody se zeleným proužkem jsou typu KY132/80
- vstupní signály jsou připojené bílými vodiči
- výstupní signál je připojen černými vodiči
- napájení +15V a 0V červeným a modrým vodičem

4. V knihovnách Eaglu najděte nejbližší podobné typy a rozmístěte je na DPS podle skutečnosti,

5. Nakreslete spoje mezi vývody součástek (nejdříve jako vzdušné spoje, potom ve vrstvě bottom),

6. Současně s kreslením spojů po přepnutí do editoru schéma upravujte schéma tak,
aby vznikl soulad mezi spoji na desce a schématem,

7. Pracovní soubory Eaglu pojmenujte cv06xxx.brd a cv06xxx.sch (kde xxx nahradíte svým příjmením psaným
malými písmeny a bez diakritických znamének jako jsou háčky, čárky atd.),

8. Oba soubory odešlete na e-mail vyučujícího.
