1. Editor schéma: Eagle - File - New - Schematic,

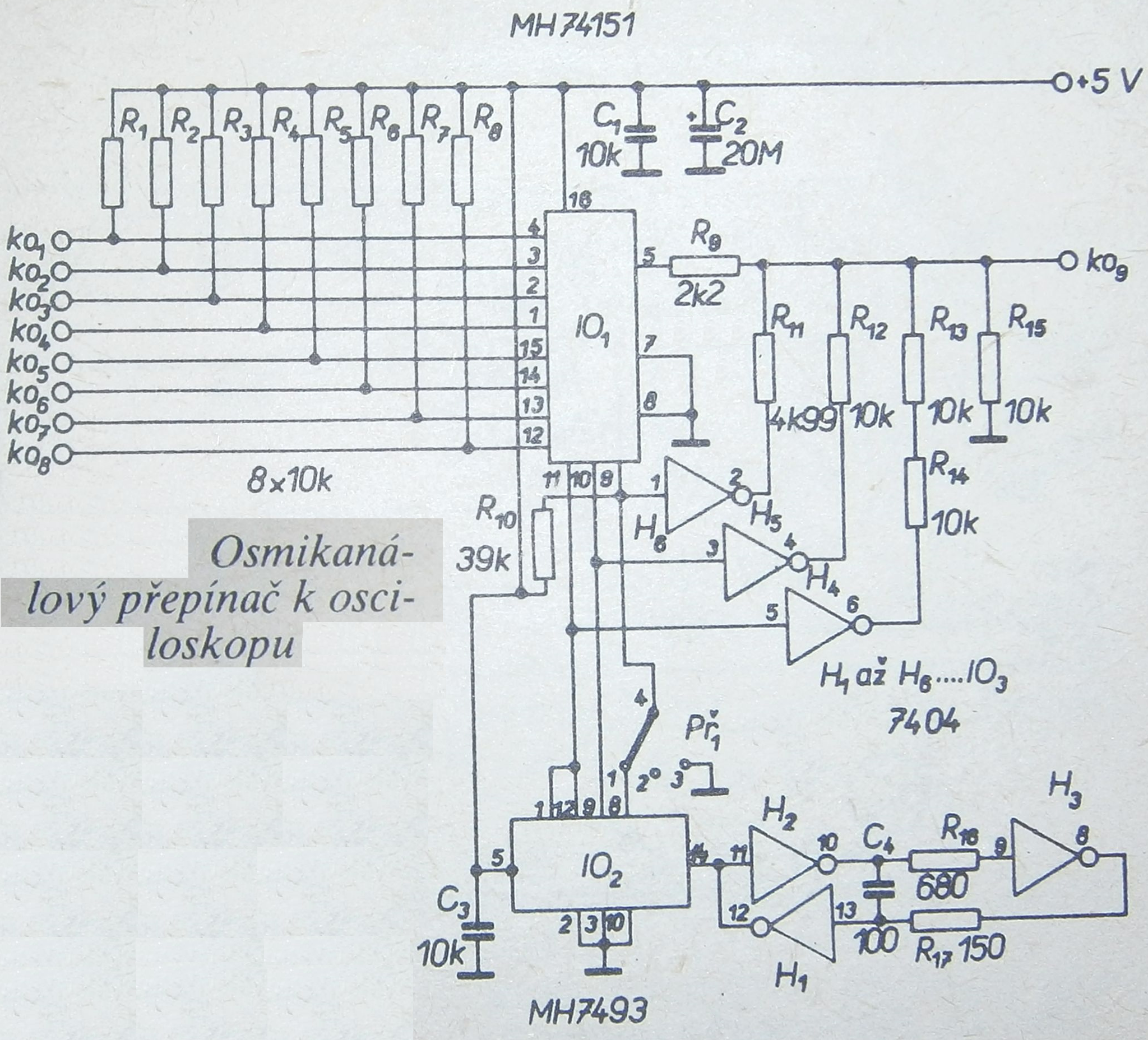

nakreslete tato zadaná schémata ,
v jednom pracovním souboru editoru schémat. Schéma zpracujte technicky správně,
podle norem (symboly součástek dle ČSN) a logiky šíření signálů (vstupy vlevo, výstupy vpravo).

2. Rámeček výkresu: Add - knihovna Frames: A4P-LOC - umístit na souřadnice
(0.00 0.00), (standardní rámeček A4 s rohovým razítkem),

3. Vyplnění razítka: název obvodu, uložte soubor se jménem dle bodu 7. které se promítne do razítka
Nastavení rastru: View - Grid: Display - Dot, Size - 0.05),
Přidání knihovny do výběru: Library - Use, (většinou není potřeba - knihovny již jsou ve výběru)
Výběr schematických symbolů z knihoven bez ohledu na otisk pro plošný spoj: Add,
ve schéma použijte pouze symboly dle normy ČSN/DIN (rezistory, kondenzátory, log. hradla a pod.)

4. Odpojení jména a hodnoty součástky: Smash + klik na křížek součástky,
Přesun jména s hodnoty součástky: Move + klik na křížek názvu,
Otočení součástky, jména, hodnoty: Move + klik na křížek a pak pravý klik,
vhodné umístění jména (R1, R2 ...) a hodnoty (2K2, 1M ...) vůči součástce a výkresu,
všechny jména a hodnoty musí být orientovány vodorovně (většinou jméno nad a hodnota pod součástkou).

5. Vstupní a výstupní signály a uzemnění: Add + knihovny Supply1 a Supply2
výběr vhodných svorek a jejich pojmenování (X1, X2 ...),

6. Definice vlastností vrstev: View - Layer settings (pro správné zobrazení výkresu),

7. Pracovní soubor Eaglu pojmenujte cv02xxx.sch (kde xxx nahradíte svým příjmením
psaným malými písmeny a bez diakritických znamének tj. bez háčků, čárek a přehlásek),

8. Export výkresu jako obrázku:
a) vypnout rastr, vhodně nastavit schéma na monitoru (velikost, čitelnost)
b) File - Export - Image, Area = Window
a jeho pojmenování cv02xxx (automaticky vytváří soubor formátu png),

9. Oba soubory odešlete na e-mail vyučujícího.
