Zařízení CADET II je určeno pro testování zapojení s integrovanými obvody nejen logickými.
Na hlavním panelu je umístěno několik základních jednotek, které usnadňují práci s obvody.
Střední a největší část je hlavní univerzální propojovací pole, které je vyměnitelné za
moduly stejného rozměru, ale speciálního určení.

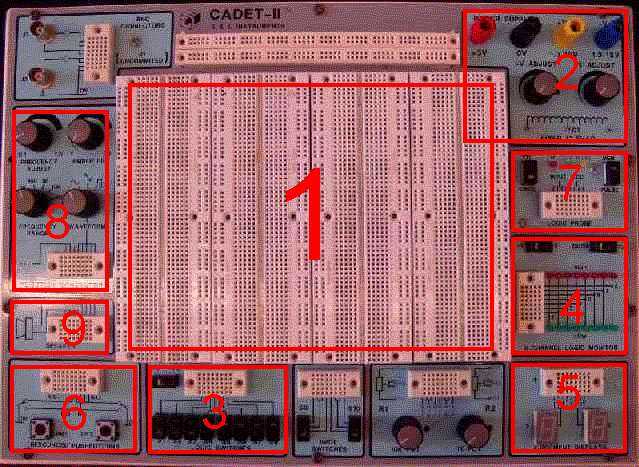

Nejdůležitější jednotky na hlavním panelu jsou:
1. centrální propojovací pole
2. zdroj napětí
pro obvody TTL (+5V a 0V)
pro obvody CMOS (symetrické regulovatelné 1,3 až 15 V)
12,6 V střídavé
3. logické spínače - zdroje logických stavů
4. indikační LED (červené = log.1, zelené = log.0)
5. indikační sedmisegmentové displeje LED (zobrazují pouze čísla 0 až 9)
6. bezzákmitová tlačítka (jsou doplněna pomocným obvodem)
7. logická sonda (s prodlouženou indikací změny stavu)
8. generátor signálu (výstup TTL nebo tvarovaný s regulovatelnou amplitudou)
9. reproduktor

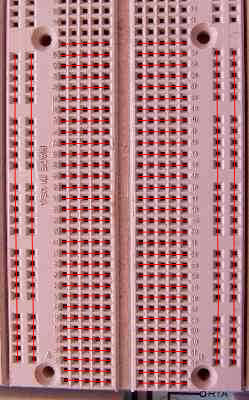

Systém propojek na centrálním propojovacím poli
pro jeden stavební modul (pole je složeno z 8-mi modulů)
(červené čáry znázorňují vnitřní propojení)
Osazení integrovaného obvodu:
1. kontrola rozteče řad nožiček obvodu
vadný i.o.
správný i.o.
2. kontrola rozteče nožiček obvodu
vadný i.o.
správný i.o.
Pokud nejsou řady nožiček a jednotlivé nožičky ve správné pozici, je nutné je pomocí
kleští s plochými čelistmi upravit (vyrovnat) a to jak podélně tak stranově.
Při správné rozteči vývodů integrovaný obvod snadno zapadne do propojovacího pole
a k jeho osazení je zapotřebí jen minimální síla.
Pro vybrání obvodu z pole výlučně používejte šroubovák. Podjetím šroubováku pod obvod
docílíte samovolné vyjmutí obvodu (bez nežádoucích deformací vývodů obvodu).
Úprava konců vodičů:
Konec vodiče by měl být odizolován v délce okolo 4-5 mm (délka vývodu i.o.). Odizolovaná
část musí být rovná, bez ostrých a vícenásobných ohybů. Pro odstřižení konců a jejich
odizolování je vhodné použít speciální trimovací klešte. Použití příliš dlouhých, nerovných
nebo nesprávně ustřižených konců vede k poškozování pole a nespolehlivým kontaktům
v zapojení. Zejména nespolehlivé kontakty jsou častou příčinou chybné funkce. Navíc se
obtížně vyhledávají a odstraňují.
Postup při zapojování:
1. Osadíme vybrané integrované obvody do pole. Osazovaný obvod by měla být natočen podle
katalogu t.j. identifikačním zářezem nahoru (tehdy souhlasí číslování vývodů s katalogem
1 vlevo nahoře, 14 vpravo nahoře - číslování proti směru hodinových ručiček).
Při osazování je vhodné promyslet rozmístění obvodů vzhledem k snadné dostupnosti jejich
vývodů pro zapojování. U jednoduchých schémat ale na rozmístění příliš nezáleží. Nejčastěji
se doporučuje osazení ve svislé řadě nad sebe.
2. Zapojíme kladné napájení (červenými vodiči) z červené svorky +5 V na sběrnici napravo od
obvodů a z té krátkými vodiči k jednotlivým obvodům na vývody 14 Ucc.
3. Zapojíme nulový potenciál (modrými vodiči) z černé svorky 0 V na sběrnici vlevo od obvodů
a z té krátkými vodiči k vývodům 7 GND.
4. Zapojíme vstupní signály z logických spínačů (Logic Switches) nebo z generátoru (TTL výstup
Function Generator) na vstupy obvodů.
5. Propojujeme jednotlivé obvody podle schématu systematicky zprava do leva a sezhora dolů.
6. Zapojíme výstupy obvodů na signalizační LED nebo sedmisegmentovky.
